System Termeo Nap - technologia woda/woda

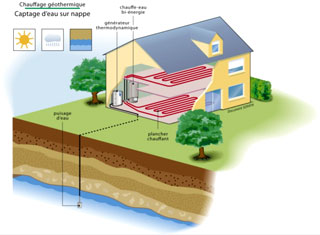

Ciepło jest pobierane bezpośrednio z wody gruntowej, występującej w ziemi, często na głębokości od 10 do 20 metrów, gdzie temperatura jest stała przez cały rok. Woda gruntowa przekazuje zawartą w niej energię poprzez wymiennik płytowy do czynnika R 407C, który pracuje w obiegu zamkniętym pompy ciepła. Kompresor śrubowy w procesie sprężania podnosi parametry czynnika tak aby były użyteczne do ogrzewania budynku.
Następnie gorący czynnik trafia do kolejnego wymiennika płytowego gdzie przekazuje swoją energię wodzie płynącej w układzie grzewczym budynku (ogrzewanie podłogowe, ścienne lub grzejniki niskotemperaturowe). Skroplony czynnik poprzez zawór rozprężny trafia ponownie do wymiennika płytowego po stronie wody gruntowej aby wykonać kolejny cykl procesu.
Dla zwiększenia dostępnej mocy można łączyć parę jednostek tak aby zasilały jeden zasobnik buforujący.
Podstawowe dane techniczne:
| Typ kompresora | Te08/NAP | Te11/NAP | Te12/NAP | Te15/NAP | Te18/NAP | Te23/NAP | Te27/NAP | Te30/NAP |
| Moc grzewcza w W (*) | 8 400 | 10 600 | 12 300 | 15 000 | 17 900 | 22 900 | 26 700 | 31 000 |
| Rodzaj czynnika | R407C | R407C | R407C | R407C | R407C | R407C | R407C | R407C |
| Zasilanie jednofazowe (230V) | * | * | * | * | ||||
| Zasilanie trójfazowe (400V) | * | * | * | * | * | * | * | * |
| Typ wymiennika zewnętrznego | woda grunt. | woda grunt. | woda grunt. | woda grunt. | woda grunt. | woda grunt. | woda grunt. | woda grunt. |
| Wymagany przepływ (m3/h) | 1,2 | 1,5 | 1,7 | 2,1 | 2,5 | 3,1 | 3,7 | 4,5 |
Dane dla temp. wody gruntowej pobieranej/ zrzucanej +10/+7˚C i temp. grzewczej +30/35˚C
Najważniejszymi zaletami systemu Termeo NAP są:
- zapewnienie w 100% ogrzewania budynku przez cały rok
- niezmienna w okresie całego roku wysoka sprawność
- możliwość stosowania różnych rodzajów ogrzewania w jednym obiekcie np. ogrzewanie podłogowe i grzejniki niskotemperaturowe
- możliwość łączenia poprzez zasobnik buforowy z innymi źródłami ciepła np. kominkiem z płaszczem wodnym
- brak konieczności posiadania dużego ogrodu jako źródło ciepła
- wysoka bezawaryjność systemu
- w okresie pracy pompy ciepła na cele grzewcze budynku podgrzew ciepłej wody użytkowej odbywa cię bez dodatkowych kosztów
Opcje dodatkowe:
- zasobniki ciepłej wody użytkowej
- chłodzenie lub klimatyzacja pomieszczeń
- podgrzewanie basenu
- wersja wysokotemperaturowa Ht (temp. zasilania do 65˚C)
