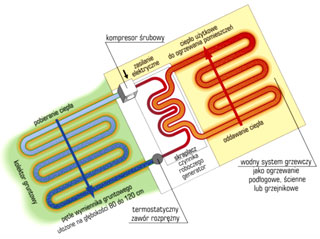

System Caliane - technologia bezpośredniego parowania/woda.

Pozyskiwanie ciepła jest zapewnione dzięki w pełni ekologicznemu, bezpiecznemu czynnikowi R410A, pracującemu w obiegu zamkniętym kolektora gruntowego i pompy ciepła.

Wpływając do sieci pętli umieszczonych na zewnątrz, pod powierzchnią gruntu, na głębokości od 80 do 120 cm (w zależności od rodzaju gruntu i terenu kraju) pobiera ciepło co doprowadza do jego odparowania. Proces ten zachodzi nieprzerwanie nawet jeżeli temper gleby na głębokości ułożenia kolektora spadnie poniżej -10˚C. Następnie odparowany czynnik trafia do serca układu, pompy ciepła składającej się z jednego kompresora śrubowego gdzie w procesie sprężania podnosi się parametry czynnika tak aby były użyteczne do ogrzewania budynku.

Następnie gorący czynnik trafia do wymiennika płytowego gdzie przekazuje swoją energię wodzie płynącej w układzie grzewczym budynku (ogrzewanie podłogowe, ścienne lub grzejniki niskotemperaturowe). Skroplony czynnik poprzez zawór rozprężny trafia ponownie do kolektora gruntowego zaczynając kolejny cykl procesu.

Pompa ciepła Caliane składa się  z jednego kompresora. Dla zwiększenia dostępnej mocy można łączyć parę jednostek tak aby zasilały jeden zasobnik buforujący.

Podstawowe dane techniczne:

Typ kompresora	Ca 05.10	Ca 07.10	Ca 09.10	Ca 12.10	Ca 15.10	Ca 18.10	Ca 20.10	Ca 23.10	Ca 27.10	Ca 30.10
Moc grzewcza w W (*)	5 350	7 400	9 400	12 000	15 100	18 600	20 300	23 400	27 400	29 400
Rodzaj czynnika	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A
Zasilanie jednofazowe (230V)	*	*	*	*
Zasilanie trójfazowe (400V)	*	*	*	*	*	*	*	*	*	*
Typ wymiennika zewnętrznego	poz.	poz.	poz.	poz.	poz.	poz.	poz.	poz.	poz	poz
Ilość pętli	3	4	5	7	9	10	12	14	16	18

Dane dla temp. odparowania -5˚C i temp. grzewczej +30/35˚C

• zapewnienie w 100% ogrzewania budynku przez cały rok
• wysoka sprawność
• możliwość stosowania różnych rodzajów ogrzewania w jednym obiekcie np. ogrzewanie podłogowe i grzejniki niskotemperaturowe
• możliwość łączenia poprzez zasobnik buforowy z innymi źródłami ciepła np. kominkiem z płaszczem wodnym
• niewielka powierzchnia poziomego kolektora gruntowego, w budynkach dobrze ocieplonych 1:1,2 powierzchni ogrzewanej
• wysoka bezawaryjność systemu
• brak konieczności wymiany glikolu, a co za tym idzie niskie koszty serwisowania (w pompach ciepła używających jako nośnik ciepła mieszaniny glikolu konieczna jest jego cykliczna wymiana, średnio co 3 lata, gdyż podlega on naturalnemu procesowi starzenia i utraty właściwości)

• w okresie pracy pompy ciepła na cele grzewcze budynku podgrzew ciepłej wody użytkowej odbywa cię bez dodatkowych kosztów

Opcje dodatkowe:

• zasobniki ciepłej wody użytkowej
• chłodzenie lub klimatyzacja pomieszczeń
• podgrzewanie basenu
